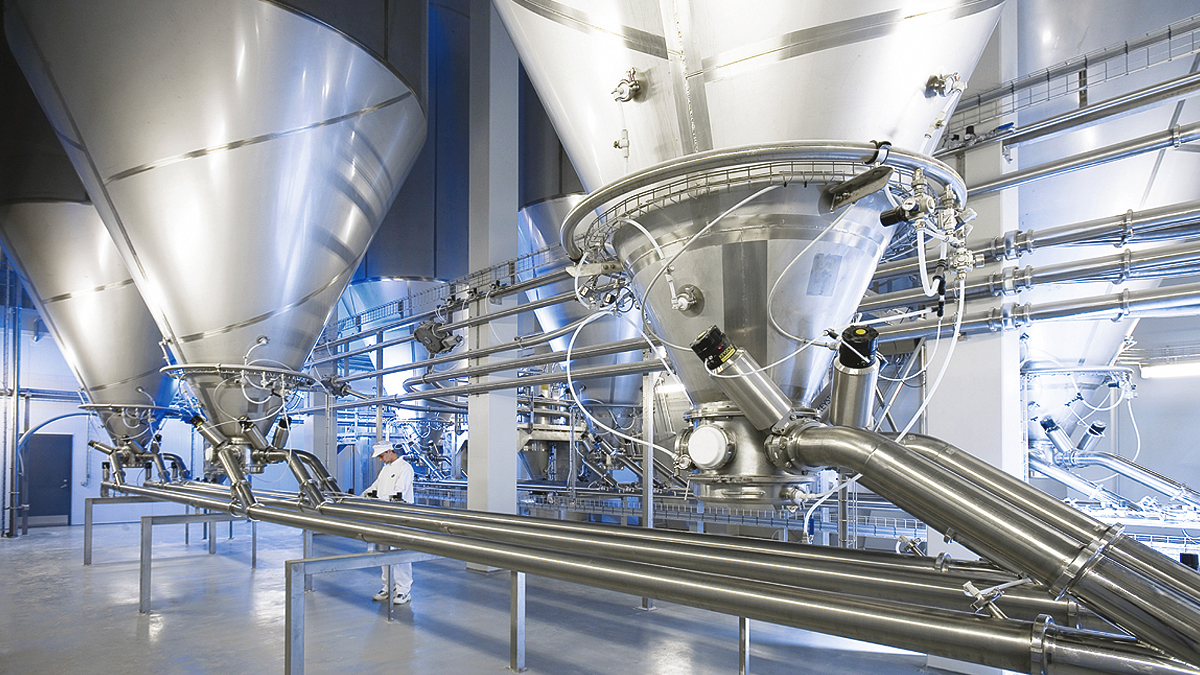

Пищевая промышленность
Теплоизоляция систем водоснабжения, отопления вентиляции и кондиционирования материалами из вспененного каучука позволяет решить весь спектр проблем связанных с функционированием данного оборудования. Противостояние образованию конденсата, снижение тепловых потерь, препятствие образованию плесени и коррозии являются явными преимуществами применения изделий РУ-ФЛЕКС. Продукция сертифицирована для применения в пищевой промышленности.
Отопление помещений требует качественного учета потерь энергии, значительное снижение которых обеспечивает теплоизоляция из вспененного каучука РУ-ФЛЕКС. Изделия прекрасно зарекомендовали себя в применяемом диапазоне температур теплоносителя. Доказанная энергоэффективность предлагаемых решений, простота и удобство монтажа, долговечность и отсутствие необходимости обслуживания теплоизоляционных конструкций являются решающими факторами при выборе теплоизоляции РУ-ФЛЕКС.
Для правильного выбора толщины теплоизоляции РУ-ФЛЕКС СТ, мы подготовили готовые решения (основные расчеты).
Проблема и решение
- 01Минимизация тепловых потерь в окружающую среду
- Расчет толщины изоляции по нормированной плотности теплового потока
- 02Предохранение от ожогов
- Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Расчет толщины изоляции по нормированной плотности теплового потока.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» пункт 6.12: допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
40,55/32,92 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
33,22/27,94 | Т32/Т25 |
| Диаметр стального трубопровода, мм | Режим работы (круглосуточно или отопительный период) | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 |
> 5000 часов (209 суток и более) |
38,63/31,05 | Т40/Т32 |
|
≤ 5000 часов (208 суток и менее) |
31,29/26,06 | Т32/Т25 |
Т-обозначение трубчатого материала.
Расчет толщины тепловой изоляции по заданной температуре на поверхности изоляции.
Исходные данные
- Теплоноситель: вода
- tm = 95/70 ˚С – температура теплоносителя в трубопроводах системы;
- tо = 25 ˚С – температура в помещении торгового центра.
Согласно СП 61.13330.2012 пункт 6.7.1.: для изолируемых поверхностей, расположенных в рабочей или обслуживаемой зонах помещений и содержащих вещества с температурой 150˚ С и ниже, температуру на поверхности тепловой изоляции следует принимать не более 40 ˚С.
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ, мм |
|---|---|---|---|
| 89 | 40 | 11,47/6,36 | Т13/Т9 |
| Диаметр стального трубопровода, мм | Температура на поверхности изоляции, не более ˚С | Расчетная толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм | Рекомендуемая толщина изоляции РУ-ФЛЕКС СТ ПРОМ АЛЮ, мм |
|---|---|---|---|
| 89 | 40 | 16,51/9,28 | Т19/ Т13 |
Подающие и обратные теплопроводы в жилых зданиях имеют температуру теплоносителя от +60 до +120 С по данным СП 61.13330.2012. Для обеспечения эффективной работы тепловой изоляции и снижения теплопотерь рекомендуется применять изоляцию с повышенным температурным диапазоном. Каучуковая изоляция РУ-ФЛЕКС ВТ является одним из технических решений, способная работать в широком диапазоне температур: от – 200 до + 150 С ° (до + 180 С° кратковременно).
